Plaat – en buis lasersnijden

Lasersnijden van metalen in 2D

De beste methode voor het snijden van verschillende metalen.
De Vroe Metals snijdt uw onderdelen in staal, rvs (brute en geborstelde inox), cortenstaal, aluminium of galva uit vlakke platen tot 4000 x 2000 mm t.e.m. een dikte van 20 mm

Aan de hand van uw technische tekening kunnen wij de afmetingen laseren die u wenst.
De metalen die geschikt zijn voor het lasersnijden hebben elk hun maximale plaatdiktes:

– Aluminium: tot 12 mm
– Inox (RVS): tot 20 mm
– Staal: tot 20 mm

Hoe gaat het in zijn werk?

1. Via mail een dxf-file aanleveren -> Een DXF-file is een bestand die onder andere compatibel is met CAD-programma’s.
Door een correct DXF-bestand aan te leveren, gebeurt de uitvoering van de opdracht snel en precies volgens ontwerp.

Hou bij het ontwerpen van uw DXF-file rekening met de volgende richtlijnen:

  • Gebruik schaal 1:1
  • Verwijder maatgegevens
  • Vermijd open contouren
  • Vermijd dubbele contourlijnen
  • 1 onderdeel per DXF-file
  • Witte lijnen staan voor snijden
  • Gele lijnen staan voor graveren
  • Markeer enkel de te snijden of graveren lijnen

2. Via mail een step-file aanleveren -> Een Step-file is een bestand die onder andere compatibel is met CAD-programma’s.

Hou bij het aanleveren van uw step-file rekening met de volgende richtlijnen:

  • Per STEP-file 1 product of samenstellingen.
  • Dikte van het materiaal moet overeenkomen met het gevraagde laserstuk
  • Dit is vooral van belang voor stukken die nadien geplooid dienen te worden.

3. Een handmatig getekend plan aanleveren dat wij zullen uittekenen om te kunnen opladen in het nesting CAD-programma van de laser.
Hou er rekening mee dat het tekenwerk een meerkost met zich mee kan brengen.
Graag ook bij vermelden dat ze moeten opletten bij gaten/contouren die cruciaal zijn… (gaten later tappen, gaten voor keilbouten)
Een kleine schets kan nooit kwaad.

Wat is Buizenlaseren?

Buizenlaseren is een techniek waarbij fiberlasers worden gebruikt om nauwkeurig buizen en profielen uit metaal te snijden. Dit zorgt voor precieze en complexe sneden zonder veel nabewerking.

Voordelen van Buizenlaseren

  1. Nauwkeurigheid
    Laser snijdt met grote precisie, wat resulteert in hoge kwaliteit en weinig nabewerking.
  2. Snelheid
    Het proces is snel, waardoor je producten sneller klaar zijn.
  3. Minimale Verspilling
    Laser snijdt precies, waardoor er weinig materiaal verloren gaat.
  4. Flexibel Ontwerpen
    Je kunt complexe en gedetailleerde ontwerpen maken, zelfs in dikke materialen.
  5. Betere Sterkte
    De gladde snijkanten verbeteren de sterkte en duurzaamheid van het product.
model 1

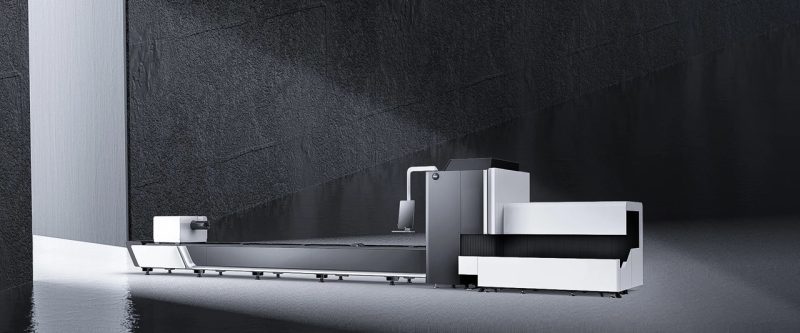

Foto 2 machine

Welke bestanden hebben we nodig?

Om het productieproces soepel te laten verlopen, hebben we de volgende bestanden en informatie nodig:

  1. Bestandstype
    Lever je bestand aan in STEP of IGS, 1 onderdeel per STEP of IGS-bestand. Als u geen 3D programma heeft kan dit in samenspraak met onze tekenaars voor u ontworpen worden.
  2. Bestand Specificaties
    Zorg dat je ontwerp de juiste afmetingen en schaal (1:1) heeft.
  3. Materiaal
    Geef aan welk type en dikte van het buizenmateriaal je wilt gebruiken.
    De Vroe Metals kan ronde, vierkante en rechthoekige buizen laseren vanaf diameter 15 mm toten met diameter 230 mm. (Ferro en non ferro metalen)
  4. Ontwerp of Prototype
    Stuur een voorbeeld of tekening mee als je die hebt.
  5. Aanvullende Instructies
    Voeg extra instructies toe als je speciale wensen hebt voor afwerking of montage.
Foto 2 machine

Hoeveel verlies is er op een buis die gelaserd wordt?

Het verlies is minimaal. Hou rekening met:

  • 10 millimeter aftop aan het begin van de buis
  • 10 millimeter tussen de stukken
  • 300 millimeter op het einde van de buis. De ruimte is nodig om te buis te klemmen en kan niet bewerkt worden.
  • max uitwerplengte: 4000mm
